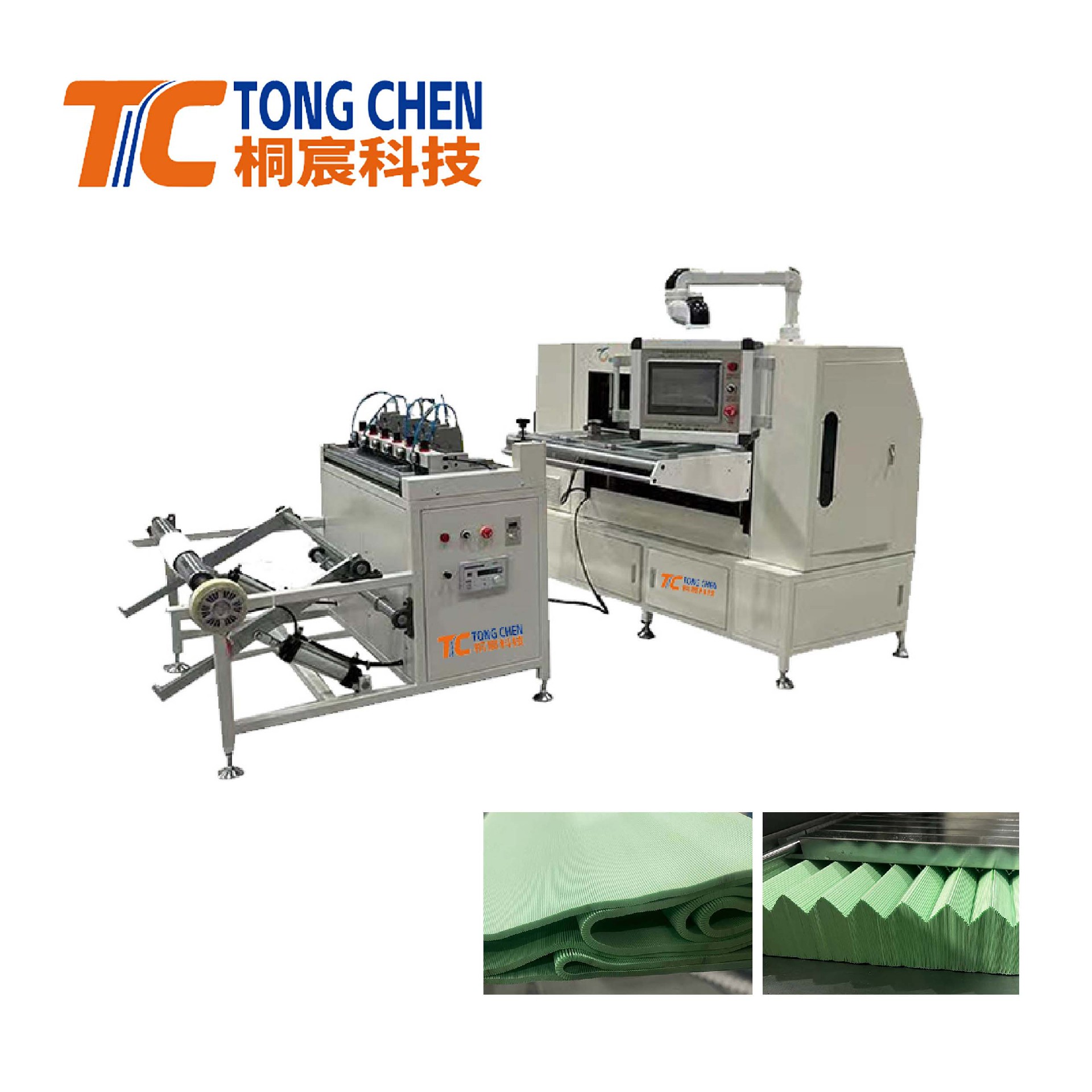

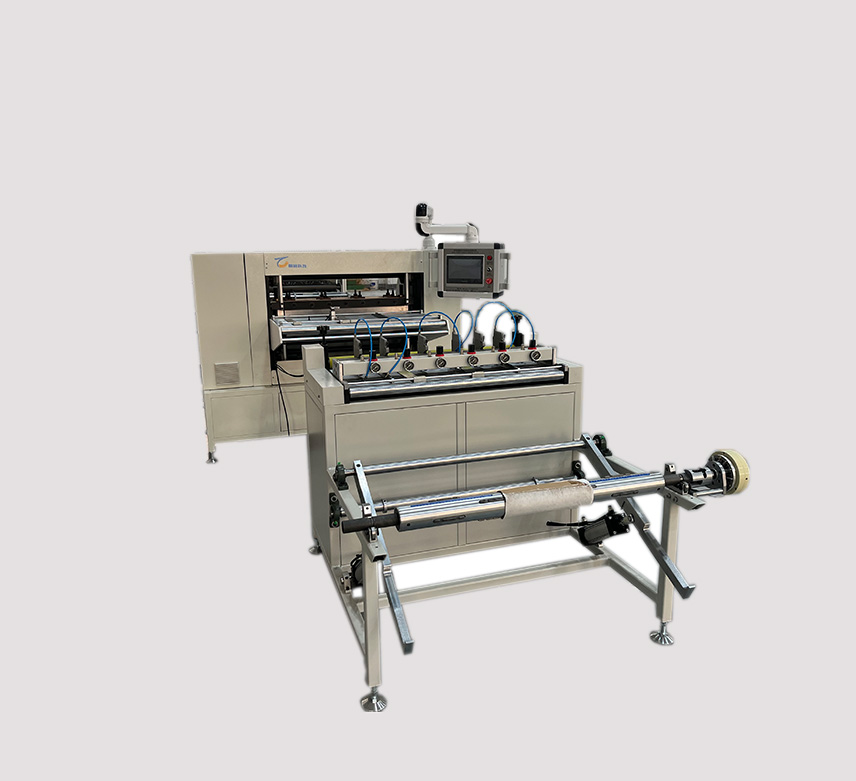

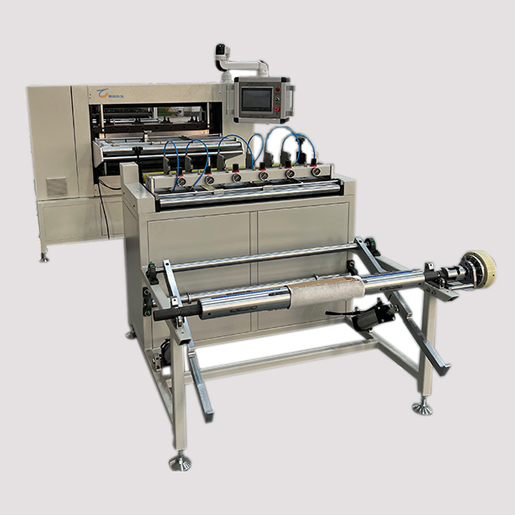

全自动刀式折纸生产线（第六代）

一、设备的主要组成部分

　　1、自动放纸架

　　2、予分切输纸机

        3、自动计数器

    4、滤纸折叠机

（一）、分切机技术参数

　　1、予分切输纸机：70-850

　　（1）输纸速度：0.5m/min~25m/min 可调

　　（2）滤纸可调宽度：25~850mm

　　（3）电源电压：220V/50Hz

　　（4）电机功率：0.55kw

　　（5）工作气压：0.6Mpa

　　（6）机器重量：250kg

　　（7）外形尺寸：1280×1100×1200mm（长×宽×高）

2 、主要功能和特点

　　(1)、自动上料功能，

    (2)、粉末制动器，气胀轴，张力调节器，张力可以自由调节，

    (3)、上料滚轴，输送滚轴，输送辊两端都有一个可调节气缸，自由调节、方便操作，

    (4)、六把分切刀，每一把分切刀力可以自动调节宽度，

    (5)、予分切输纸机是最新型改进分切机，可按不同规格滤芯尺寸，通过变频器无级调速及进口气动刀，可自动精确调整分切尺寸，操作方便，分切效果平整，有红外线监视系统，使输纸速度与折叠机的速度保持一致

二折纸机参数

　　1、折叠机：55-850-6型

　　（1）产品最大宽度：850mm

　　（2）可调折高范围：5-100mm （根据材料）

　　（3）折叠速度：0-280折/分（无级可调）

　　（4）电源电压：380V-50Hz

　　（5）主电机功率：1.5kw，上升电机：0.4KW

　　（6）预热功率：6kw

　　（7）温控范围：常温0-260摄氏度

　　（8）工作气压：0.6Mpa

　　（9）机器重量：450kg

　　（10）外形尺寸：1800×1900×1650mm（长×宽×高）。

2 、主要功能和特点

          （1）、进纸工作平台：平台上有限位装置，可以使输送材料大小都可以平稳输入，不会走偏，

          （2）、打点计算装置：打点计数可以通过显示屏自由控制，

          （3）、折纸装置：折纸是由上下各两个伺服控制上下两个刀片折纸，折纸速度快，效率高。

          （4）、加热装置：加热是由上下两个加热板，每个加热板由三个加热盘组成，加热温度有显示屏自由

操作控制

          （5）、 后工作台板：使用板材加工度电镀硬铬处理而成， 平台后方有钢化玻璃。

特点：

1、  全自动伺服刀式折纸机采用全伺服，电子凸轮控制伺服运转完成折叠产品的。折纸上下刀张开合拢角度、压纸角度等多种角度自由控制，适合W型、、步步高型和多层材料折叠等，

 四 电气和配置清单

 (一) 分切机清单

1 马达配置：三项减速电机，; 数量1套 ，数量1套

2 变频器：品牌：国内品牌;数量1套

4 机械零件：加厚方管框架，烤漆门板、轴类为电镀硬铬处理， 其它为装饰普通发黑处理;

5 品牌：气缸、电磁阀、调压阀：品牌：：国内品牌，轴承、品牌：国内品牌

6 分切主机：包含自动上料、气胀轴、粉末制动器、张力调节器，进纸工作平台、分切装置、输送滚轴、红外线监控，

7 仪表标准件配置：各仪表安装合理、方便拆卸;

(二) 折叠机清单

1 马达配置：全数字伺服马达和驱动器，品牌：INOVANCE（汇川）数量：5套

2触摸屏配置： 10寸触摸式屏幕，品牌：INOVANCE（汇川）

3 PLC可编程控制器配置：五轴控制单元（包含程序设计工程），品牌：INOVANCE（汇川）

4机械零件：加厚框架，烤漆门板、轴类为电镀处理， 其它为发黑处理;

5 气缸、电磁阀、调压阀：品牌：国内品牌，哈热滨轴承、

6 折纸主机：包含进纸、进纸工作平台、上下刀折叠成型、加热定型，输出工作平台、气压纸输出稳定，

7 仪表标准件配置：各仪表安装合理、方便拆卸;
