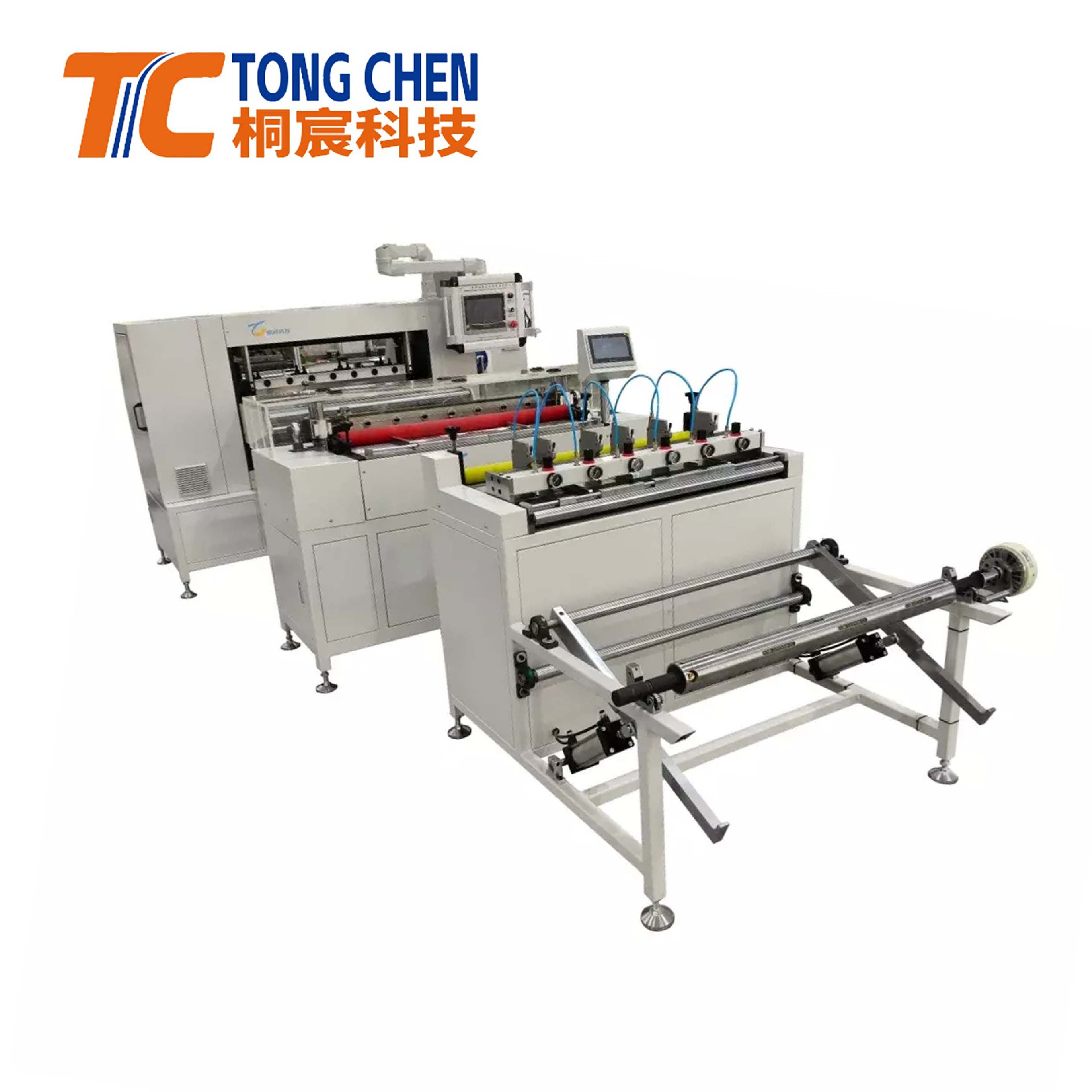

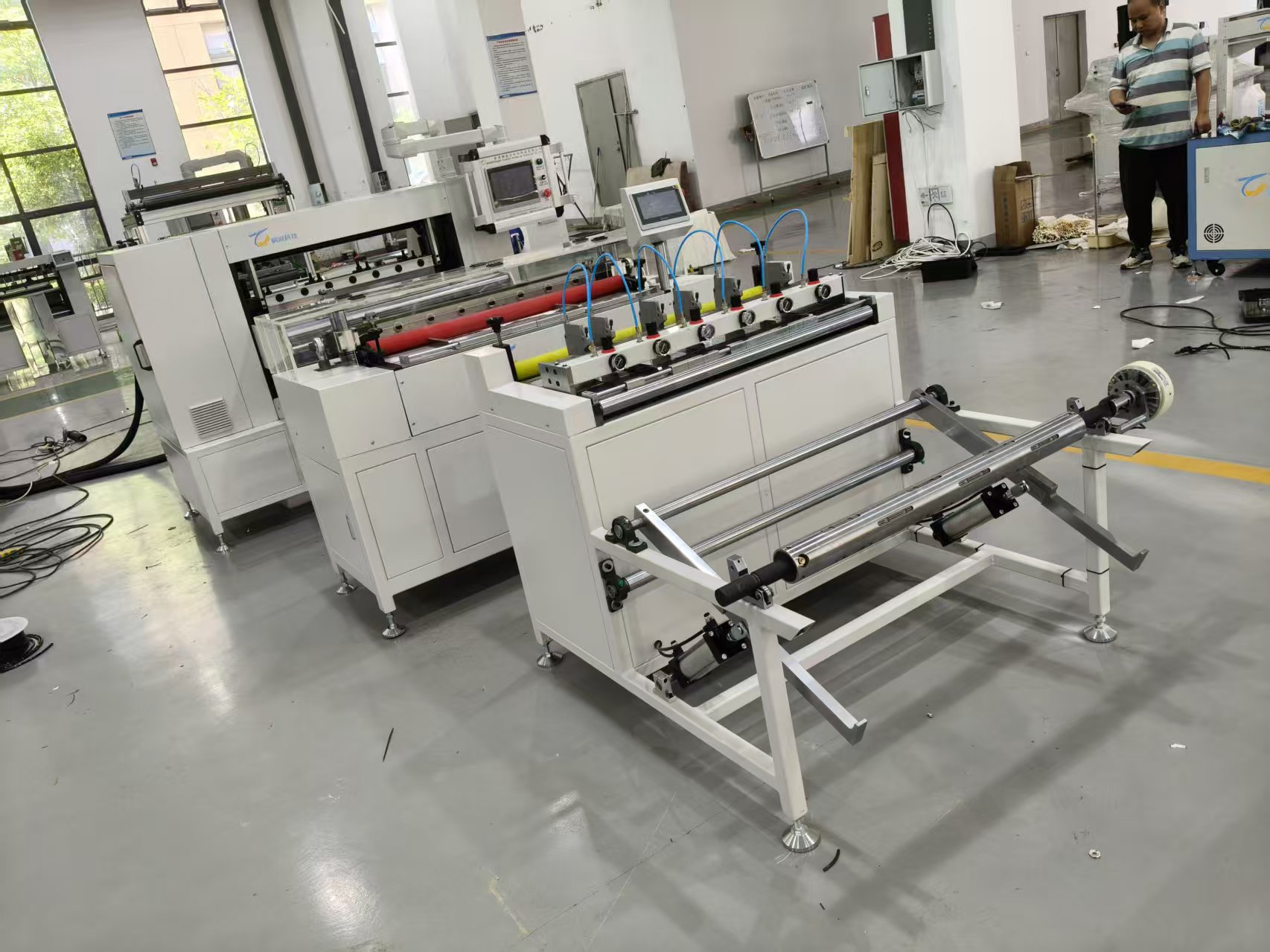

全自动伺服折纸生产线（第6代）
一、设备的主要组成部分
1、自动放纸架
2、予分切输纸机
3、自动打痕
4、自动计数器
5、滤纸折叠机
（一）、分切机技术参数
1、予分切输纸机：55-1200-3型
（1）输纸速度：0.5m/min~25m/min 可调
（2）滤纸可调宽度：25~850mm
（3）电源电压：380V/50Hz
（4）电机功率：0.55kw
（5）工作气压：0.6Mpa
（6）机器重量：250kg
（7）外形尺寸：1280×1900×1200mm（长×宽×高）
2 、主要功能和特点
(1)、自动上料功能，
(2)、粉末制动器，气胀轴，张力调节器，张力可以自由调节，
(3)、上料滚轴，输送滚轴，输送辊两端都有一个可调节气缸，自由调节、方便操作，
(4)、六把进口分切刀，每一把分切刀带一个调节压力表、压力自由调节，
(5)、予分切输纸机是最新型改进分切机，可按不同规格滤芯尺寸，通过变频器无级调速及进口气动刀，可精确调整分切尺寸，操作方便，分切效果平整，有红外线监视系统，使输纸速度与折叠机的速度保持一致
二
2、打痕机：-1200-III型
（1）打印最大宽度：1200mm
（2）印距可调范围：5~100mm
（3）电源电压：380V/50Hz
（4）电机功率：0.75kw
（5）机器重量：280kg
（6）外形尺寸：550×1700×1180mm（长×宽×高）
2 、主要功能和特点
(1)、打印机可打印不同折高的滤纸，印距可通过电脑任意设定，伺服马达送料使印距更加精确、调整方便，有利于折叠机折纸。此机还能在纸上打凸包，特别适合生产特种大空滤
三、 折纸机参数
1、折叠机：100-1200-II型
（1）产品最大宽度：1200mm
（2）可调折高范围：8-100mm (根据材料）
（3）折叠速度：0-260折/分无级可调
（4）电源电压：380V-50Hz
（5）主电机功率：1.8
（6）预热功率：6kw
（7）温控范围：常温0-260摄氏度
（8）工作气压：0.6Mpa
（9）机器重量：450kg
（10）外形尺寸：1800×1500×1650mm（长×宽×高）。
2 、主要功能和特点
（1）、进纸工作平台：平台上有限位装置，可以使输送材料大小都可以平稳输入，不会走偏，
（2）、打点计算装置：打点计数可以通过显示屏自由控制，
（3）、安全光栅：上下刀折叠口有一个光电感应装置，只要有物件挡住光电，设备就立即停止工
作, 有效保护工作人员安全生产，
(4)、采用伺服自动调高，伺服凸轮结构完成折纸、速度效率更快，上下刀可微
调，（张开角度，压纸角度自由控制）
（5）、加热装置：加热是由上下两个加热板，每个加热板由三个加热盘组成，加热温度有显示
屏自由操控制 ,
（6）、压纸装置：压纸分别有五个压纸板，每一个压纸板有一个气缸根据调节张力表控制压力，可 以
使产品正常稳定输出。
（7）、 后工作台板：使用板材加工度电镀硬铬处理而成，
特点：
1.采用全全伺服，电子凸轮控制自动伺服自动折高运转完成折叠产品的。折纸上下角度等多种角度自由控制、上刀角度，下刀角度，张开角度、上下刀可微调等等，适合W型、M型、步步高型和多层材料折叠等，
四 电气和配置清单
(一) 分切机和打印机清单
1 马达配置：减速电机，品牌：台湾品牌; 数量2套 ，伺服电机，品牌：INOVANCE（汇川），数量1套
2 变频器：品牌：国内品牌;数量2套
4 机械零件：加厚方管烤漆框架，烤漆门板、轴类为电镀硬铬处理， 其它为装饰普通发黑处理;
5 气缸、电磁阀、调压阀：品牌：国内品牌，轴承、品牌：NTN
6 分切主机：包含自动上料、气胀轴、粉末制动器、张力调节器，进纸工作平台、分切装置、输送滚轴、红外线监控，
7 仪表标准件配置：各仪表安装合理、方便拆卸;
(二) 折叠机清单
1 马达配置：全数字伺服马达和驱动器，品牌：INOVANCE（华创）数量：5套
2 高精密减速机，品牌：纽氏達特
3 触摸屏配置： 10寸触摸式屏幕，品牌：INOVANCE（华创）
4 PLC可编程控制器配置：五轴控制单元（包含程序设计工程），品牌：INOVANCE（华创）
5 机械零件：加厚铝型材、喷塑烤漆、轴类为电镀硬铬处理， 其它为装饰普通发黑处理;
6 气缸、电磁阀、调压阀：品牌：国内品牌，轴承、品牌：NTN
7 折纸主机：包含进纸、进纸工作平台、上下刀折叠成型、加热定型，输出工作平台、气压纸输出稳定，
8 仪表标准件配置：各仪表安装合理、方便拆卸;
