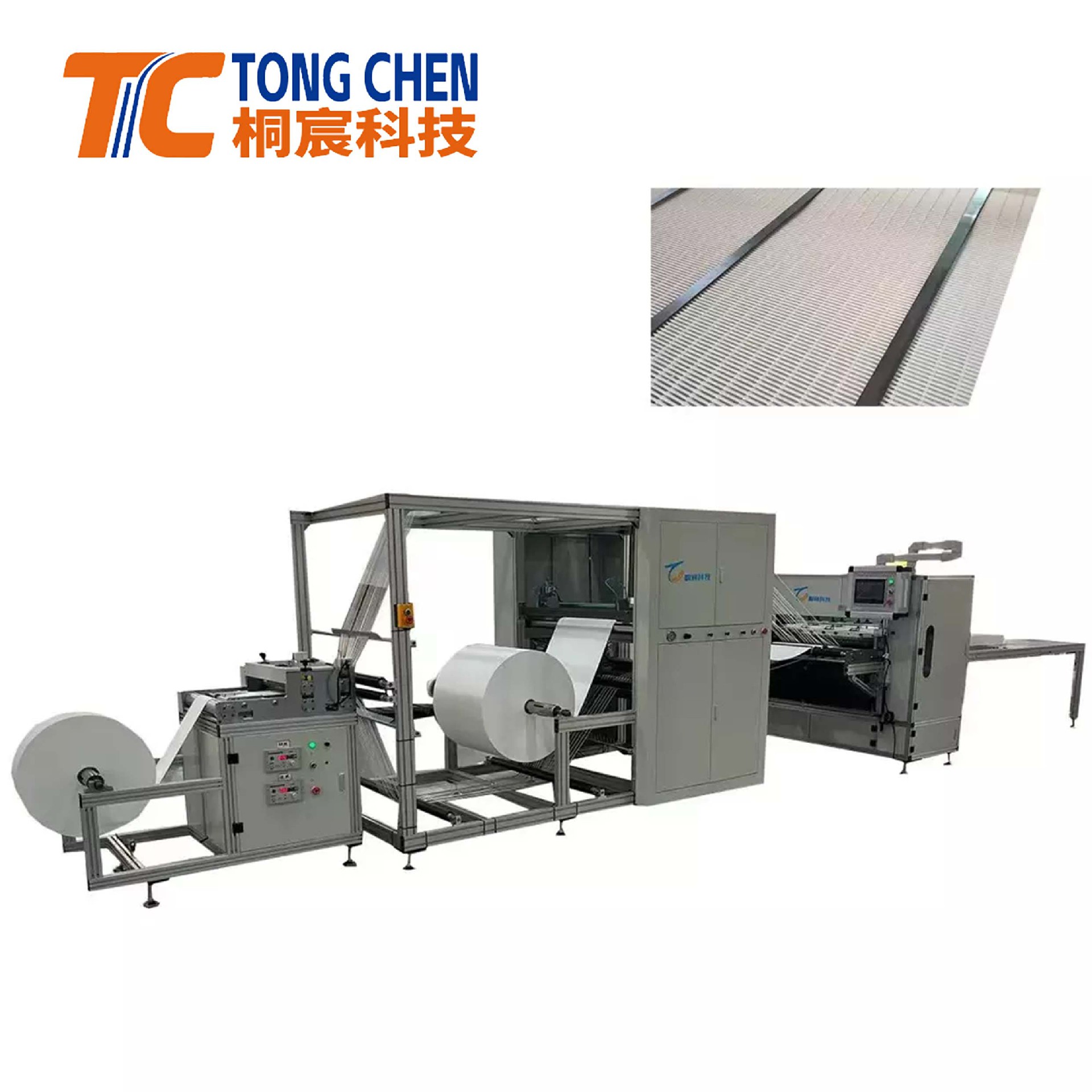

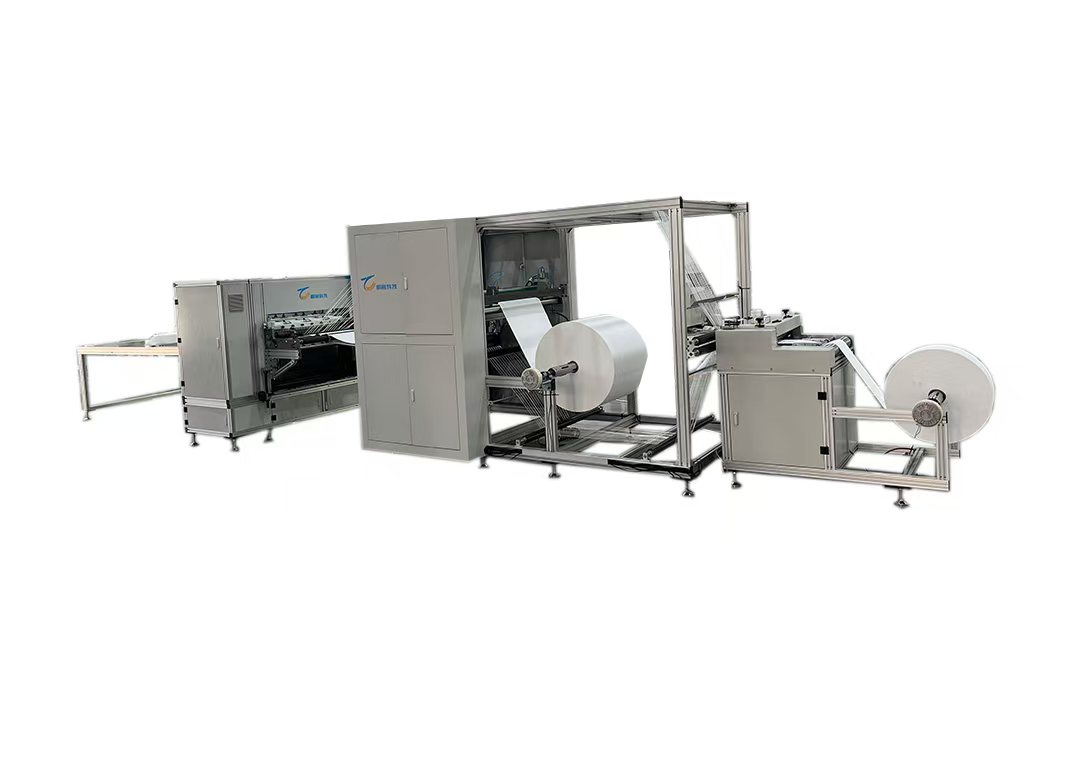

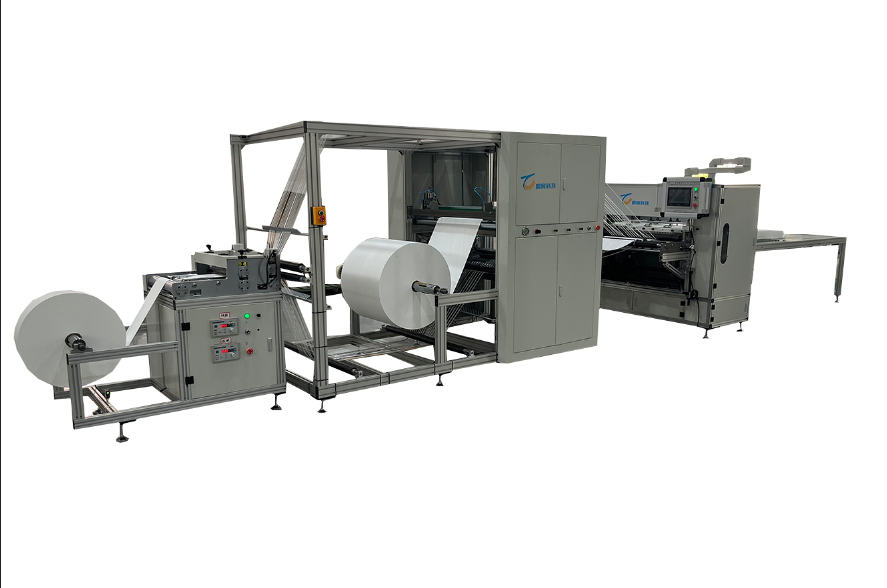

耐高温无隔板玻纤线条折纸生产线

一、设备的主要组成部分

　　1、滤材分切条放料机

        2、材料放料架

    　3、予分切输纸机

        4、线条输送

  5、上下线条自动同步机构

       6、滤纸自动同步机构

7、分切条张力机构

8、滤纸折叠成型

二、分切机技术参数

　　1、予分切输纸机：

　　（1）输纸速度：0.5m/min~10m/min 可调

（2）滤纸可调宽度：25~350mm

（3）滤纸厚度：1.2-1.5mm

　　（4）电源电压：380V/50Hz

　　（5）电机功率：0.55kw

　　（6）工作气压：0.6Mpa

　　（7）机器重量：250kg

　　（8）外形尺寸：1280×1100×1200mm（长×宽×高）

2 、主要功能和特点

　　(1)、上料功能，

    (2)、粉末制动器，气胀轴，张力调节器，张力可以自由调节，

    (3)、上料滚轴，输送滚轴，输送辊两端都有一个可调节气缸，

    (4)、采用定制的分切刀，

    (5)、线条切割根据线条宽度来定做，自动分切上下两层经过特殊的加工材料来控制线条稳定性，

    (6)、予分切输纸机是最新型改进分切机，分切线条采用伺服控制系统上下同步跟折纸机同步，

    (7)、上下线条和滤纸跟折纸自动同步

三 折纸机参数

　　　1、折叠机：

　　（1）产品最大宽度：1000mm

　　（2）可调折高范围：25-120mm

（3）折叠速度：0-60折/分无级可调

（4）玻纤线之间距离：32mm

　　（5）电源电压：380V-50Hz

　　（6）主电机功率：4×0.75kw，上升电机：0.4KW

　　（7）工作气压：0.6Mpa

　　（8）机器重量：450kg

　　（9）外形尺寸：1800×1500×2250mm（长×宽×高）。

2 、主要功能和特点

（1）、进纸工作平台：平台上方下方有线条限位装置能保证线条稳定平稳输入折叠，

（2）、折纸装置：折纸是由上下各两个伺服控制上下两个刀片折纸，折纸速度快，效率高，

（3）、折纸机使用全伺服，电子凸轮伺服电机控制上下刀片运转完成折叠产品的

 （4）、上下压纸板，铝板加工而成，专业针对玻璃纤维材料折叠，不会对材料有一点损伤

 （5）、 后工作台板

  特点：

四 电气和配置清单

1 马达配置：全数字伺服马达和驱动器，品牌：华创 ; 数量9套

2 触摸屏配置： 10寸触摸式屏幕，品牌：INOVANCE

3 PLC可编程控制器配置：五轴控制单元（包含程序设计工程），品牌：INOVANCE

4 高精密减速机： 数量9套

5 机械零件：加厚铝方管烤漆框架，轴类为电镀硬铬处理， 其它为装饰普通发黑处理;

6气缸、电磁阀、调压阀：品牌：上海山耐斯，轴承、品牌：哈尔滨轴承

7 折纸主机：包含进纸、进纸工作平台、上下刀折叠成型、加热定型，输出工作平台、气压纸输出稳定，

8 仪表标准件配置：各仪表安装合理、方便拆卸;
